Materials Studio/VESTA教程

Materials Studio

功能简介

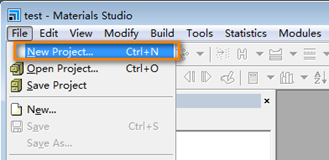

新建工程，

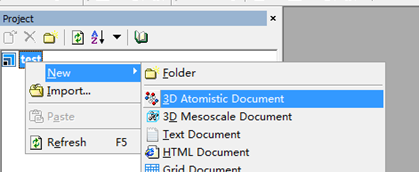

新建晶体文件，

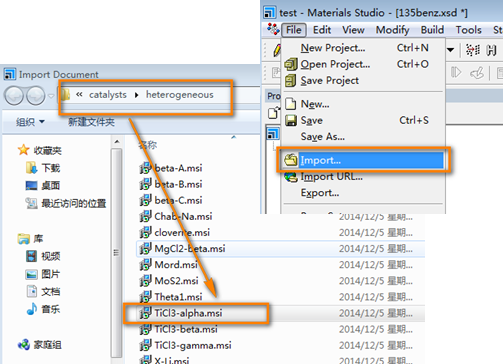

输入软件中固有结构，

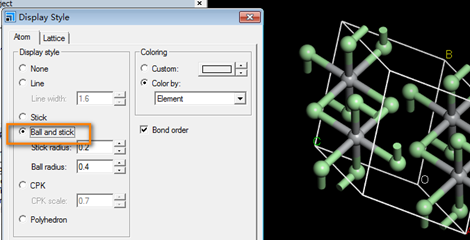

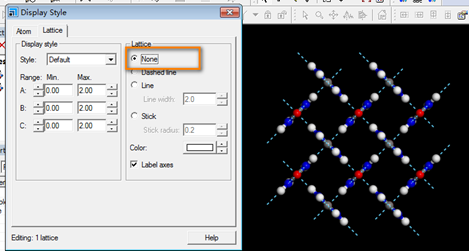

调整显示方式，

调整晶界，

快捷键，

鼠标左键：选择；鼠标右键：旋转；滚轮固定：拖动；滚轮滚动：缩放；ctrl+z撤销。

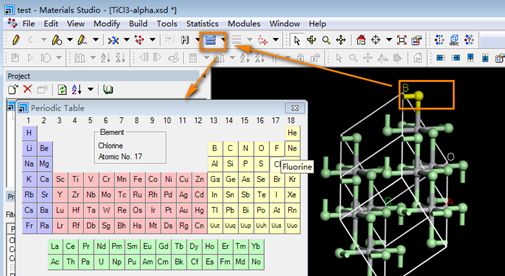

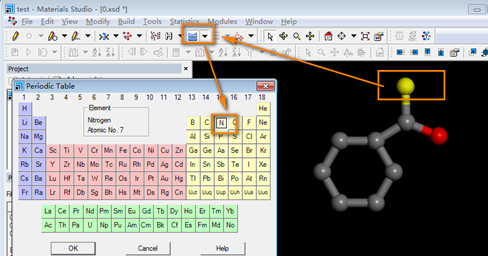

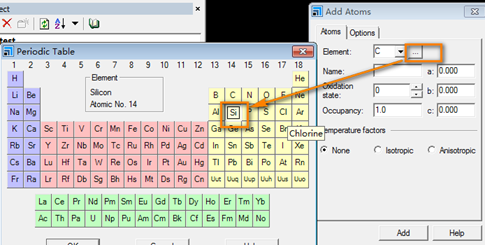

替换原子，

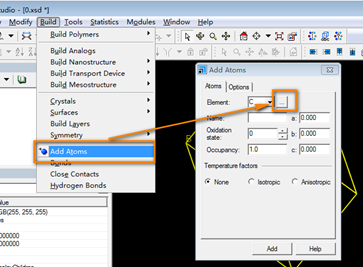

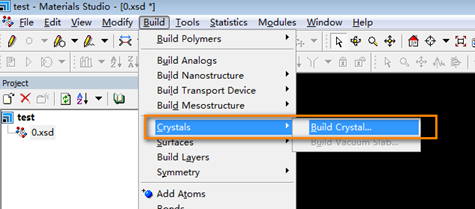

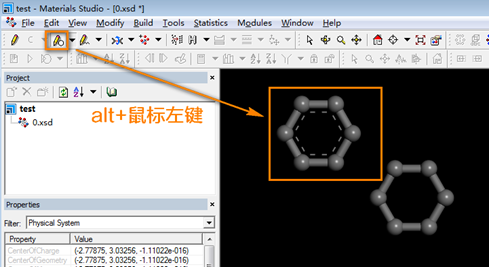

创建晶胞

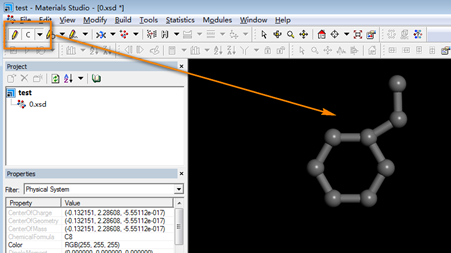

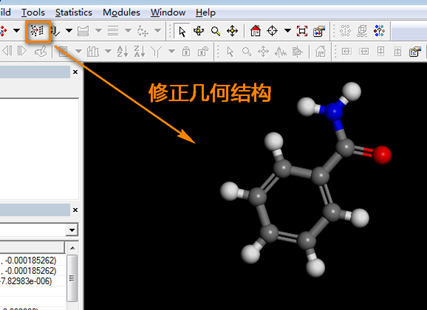

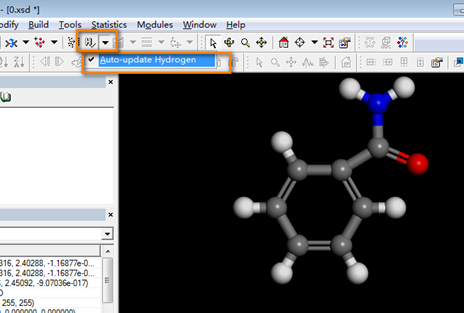

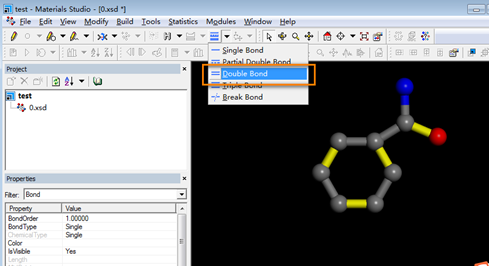

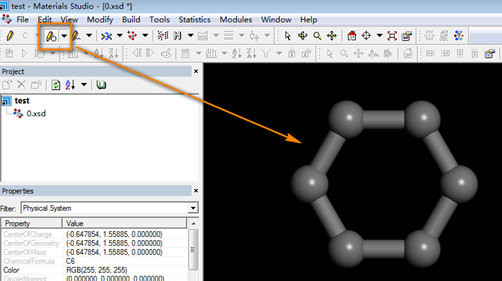

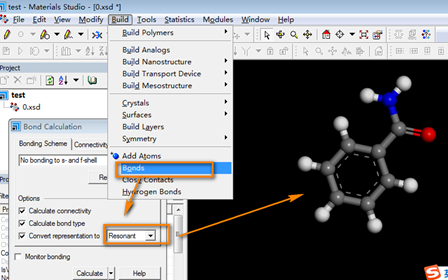

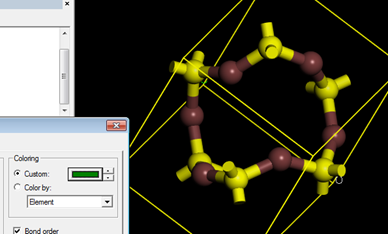

苯甲酰胺分子

在数字键中键入数字改变环的大小。

按esc取消创键。

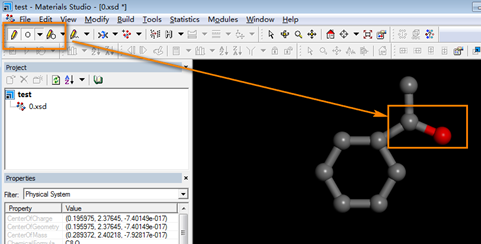

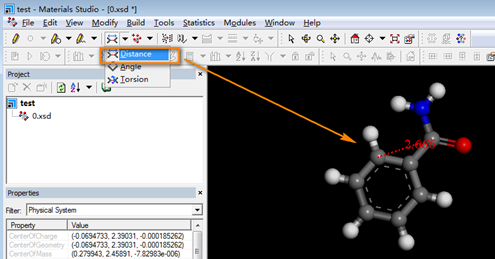

分子外，鼠标左键，向上拖动，则C-O伸长。

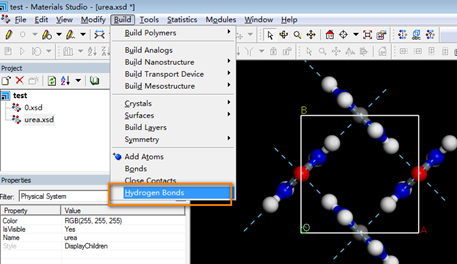

尿素晶体

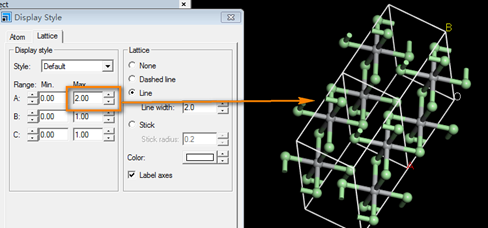

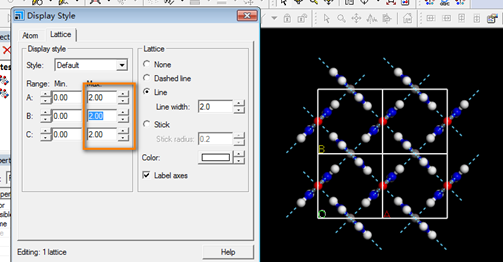

调整显示晶胞数量

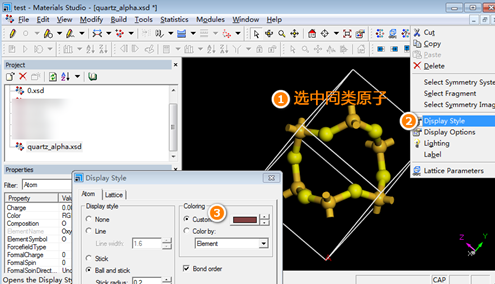

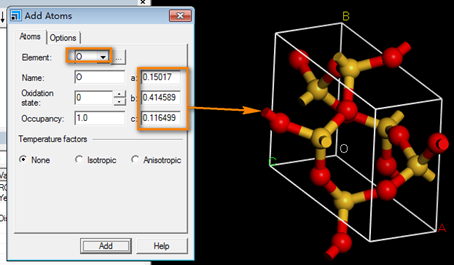

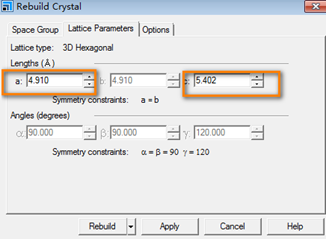

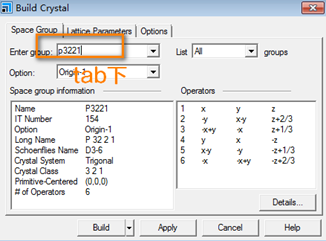

α石英晶体

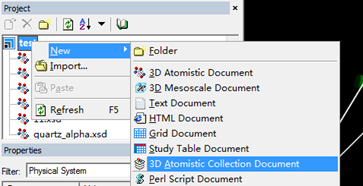

不同晶胞结构对比

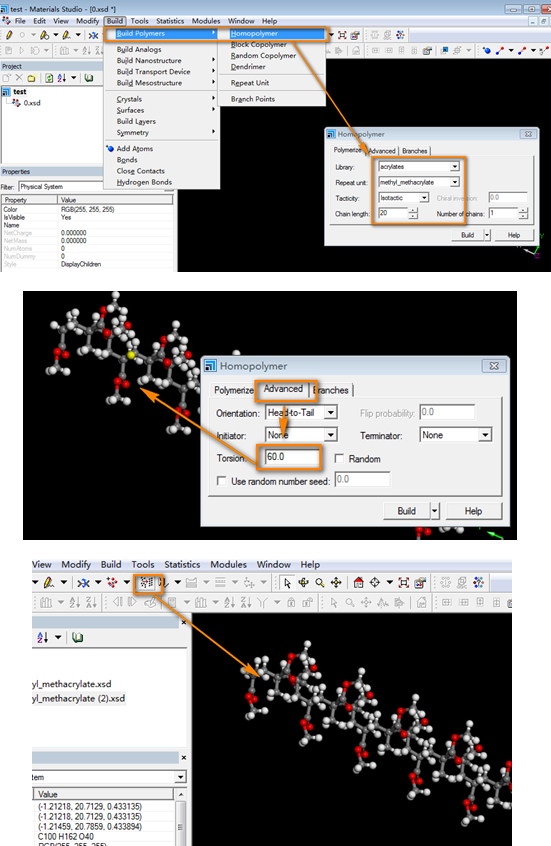

聚甲基丙烯酸甲酯

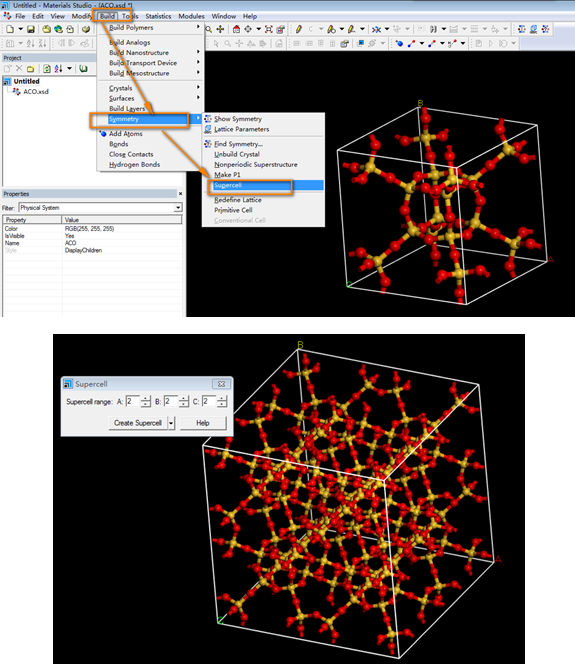

超晶胞

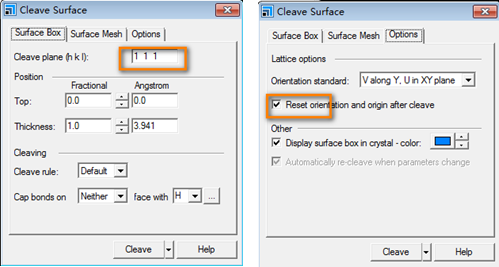

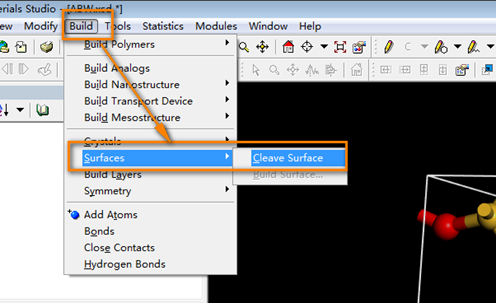

界面

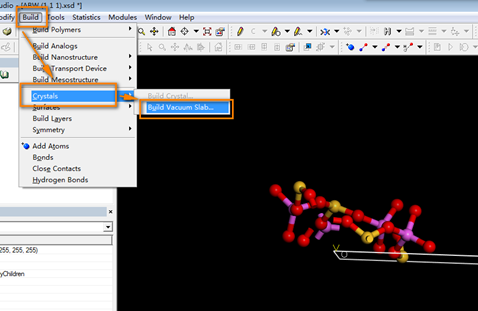

界面加真空层

VESTA

下载

VESTA 3.3.8下载。

Win7-64位，直接解压打开即可，绿色免安装。

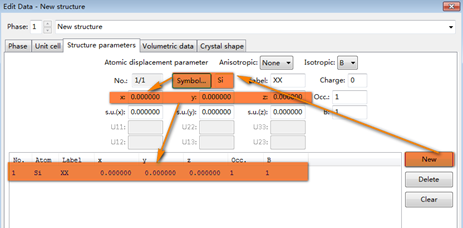

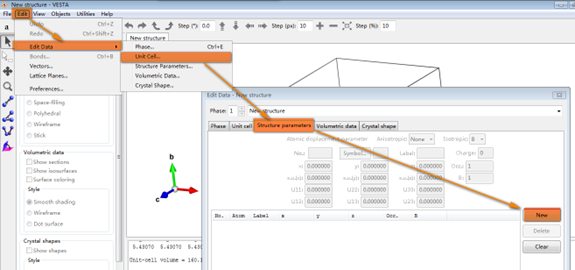

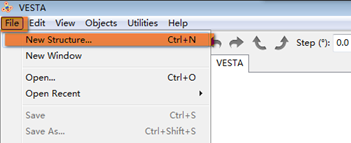

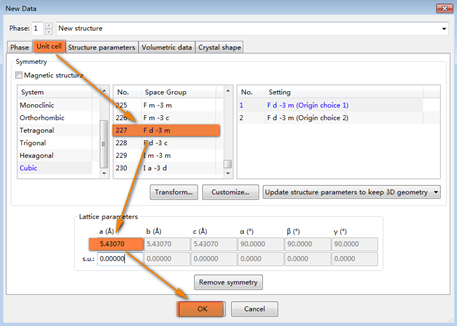

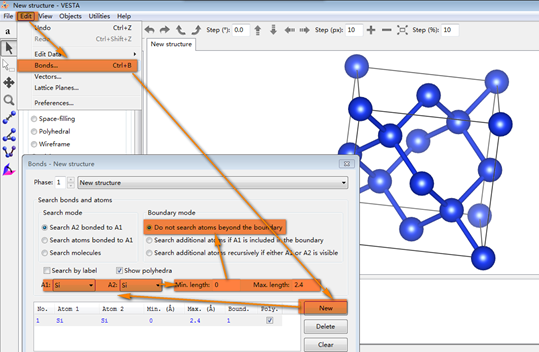

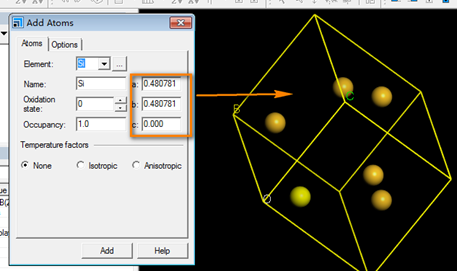

创建晶胞

si.cif下载，

Wyckoff R W G
Crystal Structures 1 (1963) 7-83

在http://www.cryst.ehu.es/cgi-bin/cryst/programs/nph-table，查找空间群序号，227。

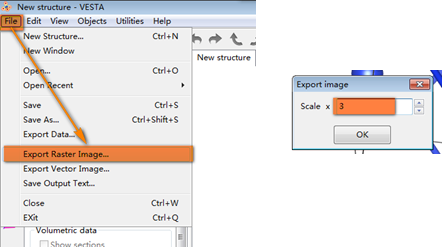

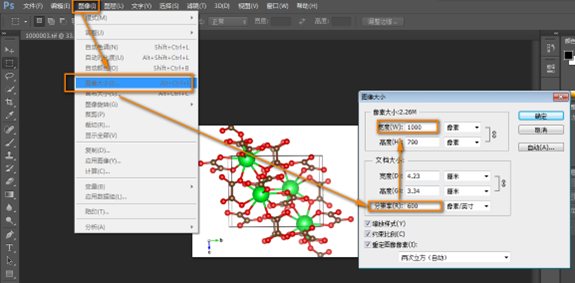

导出600dpi tif

打开Adobe Photoshop CS6，

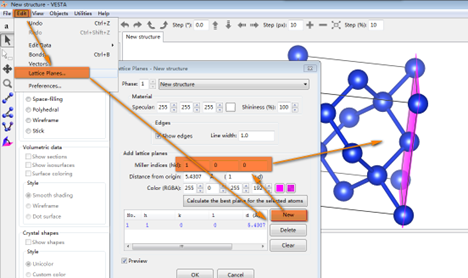

截取晶面

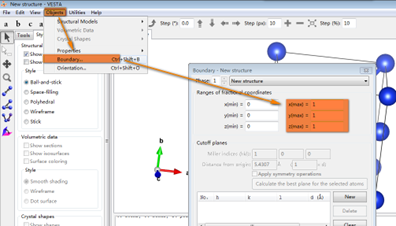

调整晶胞边界

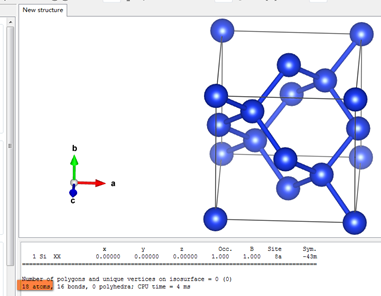

查看unit cell中atoms nums

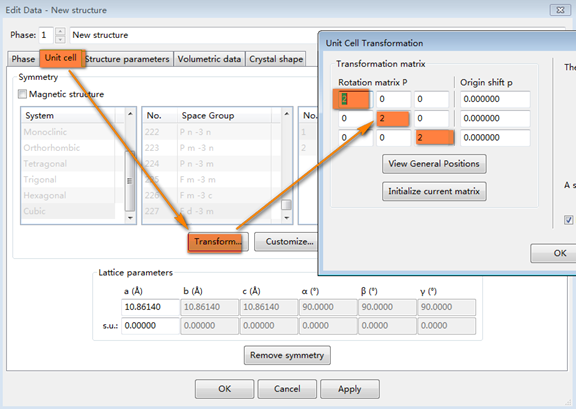

创建supercell

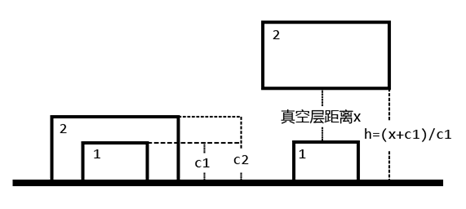

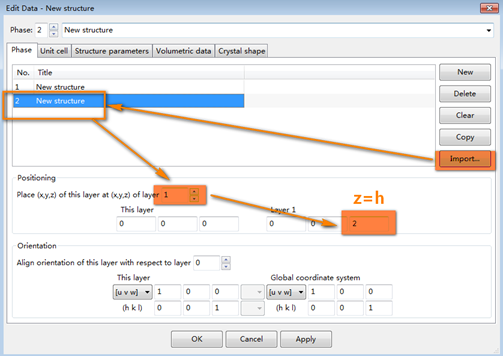

设置真空层

若真空层为c1 Å，

z=h=(x+c1)/c1=2

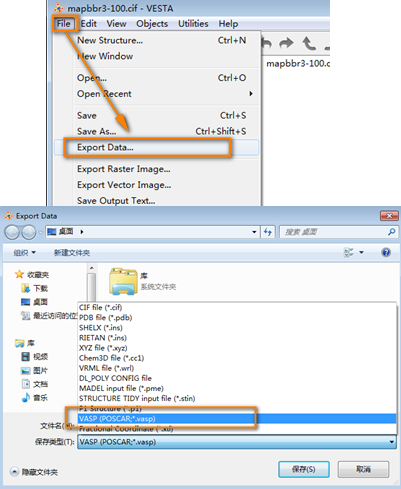

导出POSCAR
